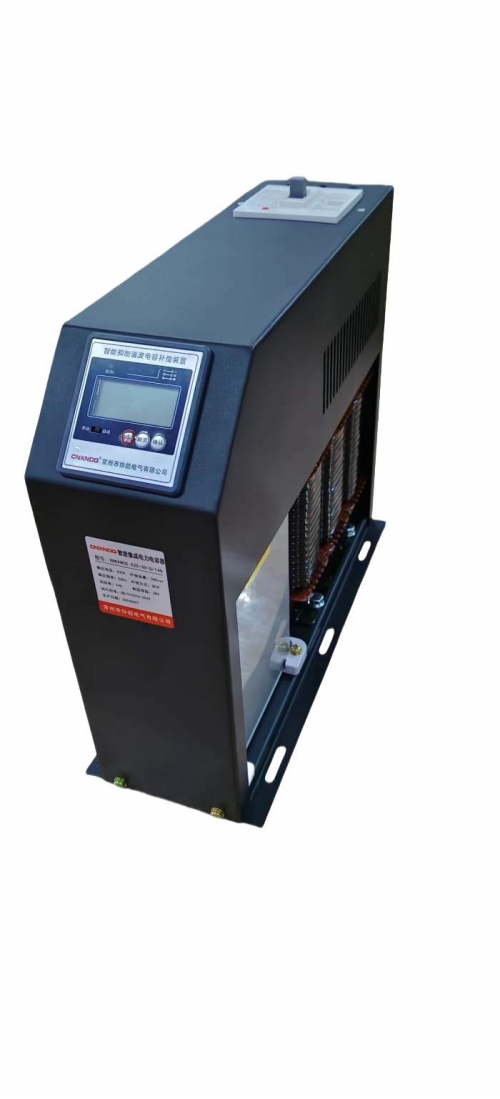

XNNC系列智能濾波式無功補償模塊是由智能測控單元、 智能型過零投切繼電器、智能保護單元、低壓自愈式電力電容器組成一個獨立完整的智能補償單元。替代由智能無功控制器、熔絲（或微斷）、晶閘管復合開關（或接觸器）、熱繼電器、指示燈、低壓電力電容器、干式串聯電抗器多種分散器件組裝而成的自動無功補償裝置。

產品主要應用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7%%u7535抗器的產品使用于主要諧波為5次的電氣環境。串接14%%u7535抗器的產品使用于主要諧波為3次的電氣環境。

諧波對電力電容器的危害

諧波電流一旦被電容器放大并迭加在電容的基波電流上，這將使流過電容器電流的有效值增加，電力電容器會由于諧波電流引起附加絕緣介質損耗加大、溫度升高，加快電容器絕緣老化，甚至引起過熱使電容器損壞。此外，諧波電流被放大引發的諧波電壓增大一旦迭加在電容器的基波電壓上，同樣會使電容器電壓有效值增大，并且電壓峰值也會大大增加，造成電容器發生局部放電不能熄滅，這也是電容器損壞的一個主要原因。

由于電容器對諧波電流的放大作用，它不僅危害電容器本身，而且會危及電網中的其它電氣設備。嚴重時會造成電氣設備損壞。甚至破壞電網的正常運行。因此。必須要解決好電容器對諧波電流的放大問題，加強諧波的抑制與防范。

產品特點

模塊化結構

智能電容器為模塊化結構，體積小、現場接線簡單、維護方便。只需要增加模塊數量即可實現無功補償系統的擴容。

過零投切

零投切功能由核心器件智能型過零投切繼電器實現零電壓投、零電流切，即"過零投切"，降低系統功耗。因此電容器投切過程無涌流沖擊、 無切除過電壓、無燃弧現象。

保護功能

智能電容器具有過電壓、欠電壓、失壓保護、短路保護、電容器過溫保護等功能，有效保障電容器安全，延長設備壽命。低壓電力電容器體內溫度保護是其重要保護之一，工作電源電壓過高及環境溫度過高均會嚴重影響低壓電力電容器的使用壽命。設置低壓電力電容器體內溫度保護，可以在其體內溫度超值時退出運行，從而延長低壓電力電容器的使用壽命。

控制技術

投切依據為功率因數及無功功率，采用無功潮流預測和延時多點采樣技術，功率因數低于設定值時，根據負荷無功缺額分級差控制投切，確保投切無振蕩。重載時，無功得到充分補償。

智能網絡功能

采用智能網絡技術，構建485通訊網絡，多臺電容器并聯使用，自動生成一個網絡，其中地址碼最小的一個為主機，其余則為從機，構成低壓無功自動控制系統。個別從機故障自動退出，不影響其余工作; 主機故障自動退出，在其余從機中產生一個新的主機，組成一個新的系統。

優質電力電容器

智能電容器中的電容器組件采用漸進式加厚銀鋅鍍膜工藝，銀鋅鍍膜具有良好的導電性和穩定性，同時厚度與該處的電流密度成正比，因此工作時發熱量小并且均勻，極大地提高了低壓電力電容器的容量穩定性，極少衰減。

故障自診斷技術

通過實時監測智能電容器內部零投切開關、斷路器、電容器等零部件運行狀況，并在液晶顯示器實時中文提示。便于故障快速定位。從而實現免維護。

可實現分相補償。在三相負荷不平衡場合，可采用三相與分相相結合方式，根據每相無功缺額大小，對三相分別投切，達到無功最優化。

濾波功能

有效抑制高次諧波涌流，對高次諧波形成低阻抗通路。對諧波具有吸收泄放作用，能消除高次諧波對電容器的影響，減輕和抑制諧波電流和閃變電流，保護電路及電容器過載，防止電容器過熱、絕緣介質的老化、自愈性能下降、使用壽命降低。

安裝維護方便

安裝設計為臥式安裝，模塊化結構，組合靈活，擴容方便，在低壓成套柜中安裝簡單，便于維護。

高品質干式串聯電抗器

產品的干式串聯電抗器，體積小、重量輕、高品質、低溫升、低功耗，并且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。

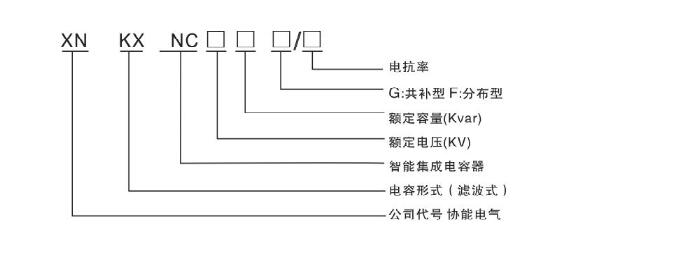

型號說明
