APF有源濾波裝置

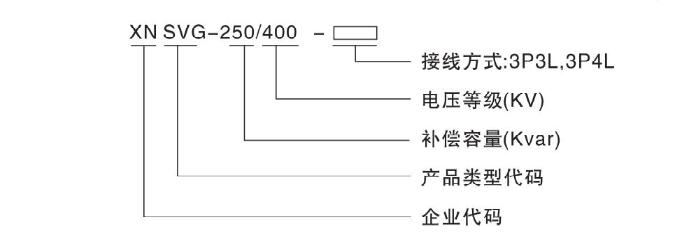

型號說明
技術參數

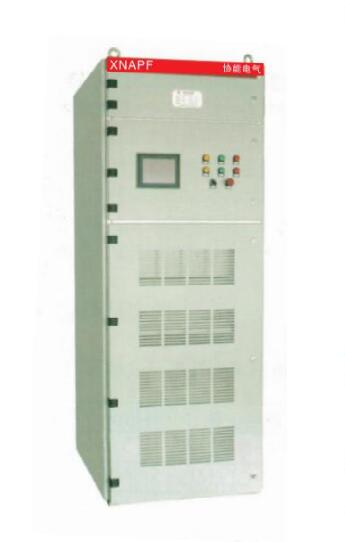

柜體式
額定補償電流∶3P3L∶75-600A3P4L∶150-600A輸入
工作頻率∶50/60
工作電壓∶400V，690V
性能指標
濾波能力∶THDI<3%%uFF08額定Rated）
濾波范圍∶2~50次諧波，消除全部指定次諧波
全響應時間∶<10ms
瞬間響應時間∶<100μS
有功功率損耗∶<2.7%%uFF08額定Rated）
校正三相不平衡∶3P3L∶無 3P4L∶有
無功補償功能∶有，可設定功率因數
過載保護∶自動限流在100%%u989D定輸出
顯示與操作
顯示界面∶大屏幕
液晶屏顯示狀態∶電流、電壓、功率和諧波畸變率等電網參數
通訊∶RS232/RS485/CAN總線/以太網
環境條件
環境溫度∶-10℃-40℃ 儲存環境∶-40℃-65℃
相對濕度∶最大90%%uFF0C無凝露 海拔高度∶2000以下
結構特性
尺寸∶800*800*2200（長*寬*高）
壁掛式
額定補償電流∶3P3L∶50-100A 3P4L∶50-100A
輸入
工作頻率∶50/60
工作電壓∶400V，690V
性能指標
濾波能力∶THDI<3%%uFF08額定Rated）
濾波范圍∶2~50次諧波，消除全部指定次諧波
瞬間響應時間∶<100μs 全響應時間∶<10ms
有功功率損耗∶<2.7%%uFF08額定Rated）
校正三相不平衡∶3P3L∶無 3P4L∶有
無功補償功能∶有，可設定功率因數
過載保護∶自動限流在100%%u989D定輸出
顯示與操作
顯示界面∶大屏幕液晶屏
顯示狀態∶電流、電壓、功率和諧波畸變率等電網參數
通訊∶RS232/RS485/CAN總線/以太網
環境條件
儲存環境∶-40℃-65℃ 環境溫度∶-10℃-40℃
海拔高度∶2000以下 相對濕度∶最大90%%uFF0C無凝露
結構特性
尺寸∶555*400*705（長*寬*高）
技術特性
全數字（第三代有源濾波器），快速控制（有效補償諧波），電流互感器可連接在濾波器的上游和下游（易于連接），電流互感器范圍大（靈活），不等容量級聯（節省成本），高過載性能（補償動態負載性能好），內部元件性能高（維護間隔長MTBF>100000h），快速調試（易于使用）全局或選擇特定次數諧波補償，最高達50次 PC操作軟件補償功率因數故障診斷和維護系統多語言控制和顯示面板當前電能質量的顯示操作導航設置和選擇參數遠程操作電流互感器選擇范圍寬，原邊電流（50A到5000A）有源濾波器與無源濾波器比較工作原理無源濾波器（調諧式）由LC等無源元件組成，設計為在某頻率下呈極低阻抗，使諧波電流流入。其濾波模式為諧波電流旁路。有過補償?shù)奈ｋU(xiǎn)。有源濾波器由電力電子元件組成的設備，檢測到負載諧波并產生對應的補償電流，修補電源電流幾乎為正弦波。其濾波模式為諧波抵消。諧波階次處理能力無源濾波器（調諧式）每一階次諧波需要單獨設計一單諧振濾波器。有源濾波器一部可同時處理多階次諧波。對系統阻抗變化的影響無源濾波器（調諧式）系統阻抗變化時有諧振的危險。有源濾波器不受影響。頻率變化的影響無源濾波器（調諧式）諧振點偏移，效果降低。有源濾波器不受影響。負載增加的影響無源濾波器（調諧式）有可能超載而破壞。有源濾波器無損壞的危險，若諧波量大于補償能力僅發生補償效果不足。體積無源濾波器（調諧式）大。有源濾波器小。建議應用有源濾波器的場合諧波嚴重，對諧波效果要求高，傳統諧波消除方法無法滿足的工況。背景諧波大，調諧式濾波器有諧振或過載危險。功率因數高，調諧式濾波器會過補償，無功補償自動投切裝置無法投入。例如變頻器。后期有擴容需求，且負荷特性不確定的工況。中性線存在大量3K士1次諧波的工況。快速分相補償，晶閘管投切速度無法滿足要求。設計注意事項不能是純電容補償設備，必須串聯濾波電抗器。有源濾波器的電流互感器不能與其它設備共用，必須是專用的。建議將無功補償設備設計在靠近主進柜，不要在母線末端。如果只補償諧波，建議CT安裝在補償柜的下游。如果設計既補償諧波又補償無功，建議 CT安裝在補償柜的上游。
|
