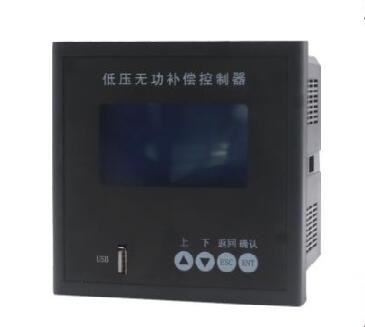

智能無功補償控制器
概述
XNKF系列無功補償控制器是依據JB/T9663-2013標準而設計開發的，具有無功補償、數據采集、通訊、電網參數分析與保護等功能，通過對電網數據的分析與處理來控制智能電容器的自動投切，以提高功率因數，提高電力變壓器的利用率，降低線損，改善電網質量，適用于交流50Hz、0.4kV低壓配電系統的監測及無功補償控制。
無功補償控制器通過RS485接口可與智能電力電容器進行組網聯機，也可與我公司帶 RS485通訊的復合開關組網，簡化了接線，便于用戶簡單快速安裝產品;在外觀與結構設計上，外形美觀，使用便捷，安裝方便，生產簡化。控制器面板前有USB數據接口，可用U盤將數據導出，然后在電腦中進行數據分析。
產品特點
在線升級
支持USB口通訊升級。
智能組網
支持最大48臺智能電容器組網，自動修改地址號沖突和新設備加入與退出。
自動無功投切
支持電容器的智能投切，實現最佳補償效果。
投切指示
顯示所有組網 智能電容器的投切狀態和復合開關投切狀態。
參數保護
設置過壓、欠壓、過諧波、過溫、過載保護。
數據導出
USB接口U盤數據導出。
產品功能
3.1 人機對話1）交采數據∶電壓、電流、有功功率、無功功率、功率因數、電壓諧波總含有率、電流諧波總含有率、電壓諧波分次，電流諧波分次。
2）參數設置∶CT變比、目標功率因數。
3）工程參數設置∶動作間隔、判斷延時、過電壓值、過電流值、過溫度值、過電壓諧波、過電流諧波。
4） 投切方式選擇∶自動無功投切/手動無功投切
5）投切狀態;顯示網內所有智能電容器的投切狀態與補償容量。
6）運行工況∶顯示網內所有智能電容器的開關故障狀態與閉鎖狀態。
7）智能電容器信息顯示∶顯示每臺智能電容器的類型（共補/分補）、溫度、容量、投切狀態，閉鎖或故障信息。
8）電容器強投/強切∶可手動對電容器進行投/切控制。
3.2數據采集
1）總、A、B、C三相電壓;
2） 總、A、B、C三相電流∶
3）總A、B、C三相有功功率;
4）總A、B、C三相無功功率;
5）總、A、B、C三相功率因數;
6）電壓/電流總畸變率;電壓/電流諧波分量（3、5、7、9、11、13、15、17、19、21次）∶
3.3組網功能低壓無功補償控制器采用RS485接口方式與低壓智能電力電容器進行組網，最多可組網48臺智能電容器。
3.4控制功能
自動無功補償功能即通過產品內部的采樣功能計算出無功缺額，并根據用戶設置的目標功率因數.投入相應容量的電容器以補償電網無功，手動控制即通過操作面板上的按鍵投切電
容器。
3.5保護功能
控制器具有以下保護功能∶
1） 1級過壓保護∶電容器不切除，不能投入、投入閉鎖;
2） 2級過壓保護∶電容器全部切除，直到保護解除∶
3）欠壓保護∶ 電容器全部切除，直到保護解除;
4）投切振蕩保護;
5）電壓諧波閉鎖（控制器下發閉鎖）;
6）電流諧波閉鎖（控制器下發閉鎖）。
3.6設置功能∶
1）常用參數設置∶ CT變比，目標功率因數;
2）工程參數設置∶動作間隔，判斷延時，過電壓值，過電流值，過電溫值，過電壓諧波過電流諧波。 3.7升級功能
能通過USB程序升級。
3.8能夠通過USB數據導出。
技術指標
4.1滿足的技術標準
1）、《JB/T9663-2013低壓無功功率自動補償控制器》
2）、《GB 4208-2008 外殼防護等級》
3）、《GB/T17626-2008電磁兼容試驗和測量技術浪涌（沖擊）抗擾度試驗》
4）、《DLT597-1996低壓無功補償控制器訂貨技術條件》
4.2應用環境
1）、環境溫度∶-10℃- 55℃
2）、相對濕度∶<93%
3）、海拔高度∶<2000m
4）、周圍環境∶不允許有腐蝕金屬和破壞絕緣的氣體及導電介質存在，不允許有嚴重的霉菌存在。
4.3電源條件
1）、額定電源∶AC380V（UA/UC）
2）、電壓偏差∶正負30%
3）、工作頻率∶50正負1.5Hz
4）、電壓波形∶總畸變率≤5% 5）、功耗≤2W
4.4 測量誤差
1）、電壓∶≤0.5%
2）、電流∶≤0.5%
3）、功率∶≤2.0%
4）、功率因素∶正負0.01
5）、防護等級∶IP30
4.5接口參數
1）、三相四線電壓接口∶3*220VAC/380VAC
2）、電流采樣接口∶0-5A，3路
3）、USB 接口∶1路
4）、RJ45方式的通訊口∶485A1485B1，1路
5）、RS485數據傳輸通訊端口∶485A2/485B2，1路
4.6可靠性參數
1）、控制準確率∶100%
2）、年故障率∶≤0.1%
3）、耐壓（VRRM）∶2500V，Imin
4）、絕緣電阻∶≥2MΩ

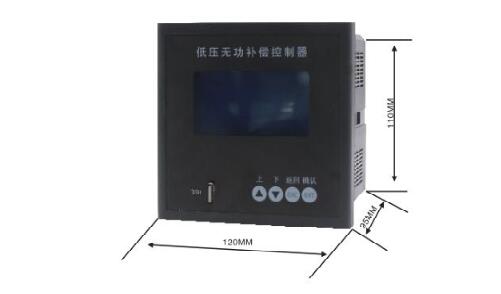

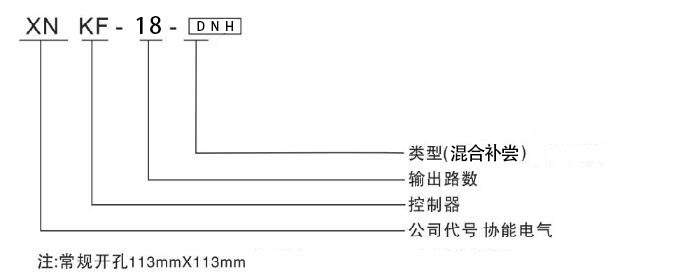

4.7機械參數
1）、面框尺寸∶120mm*120mm
2）、開孔尺寸∶113mm*113mm

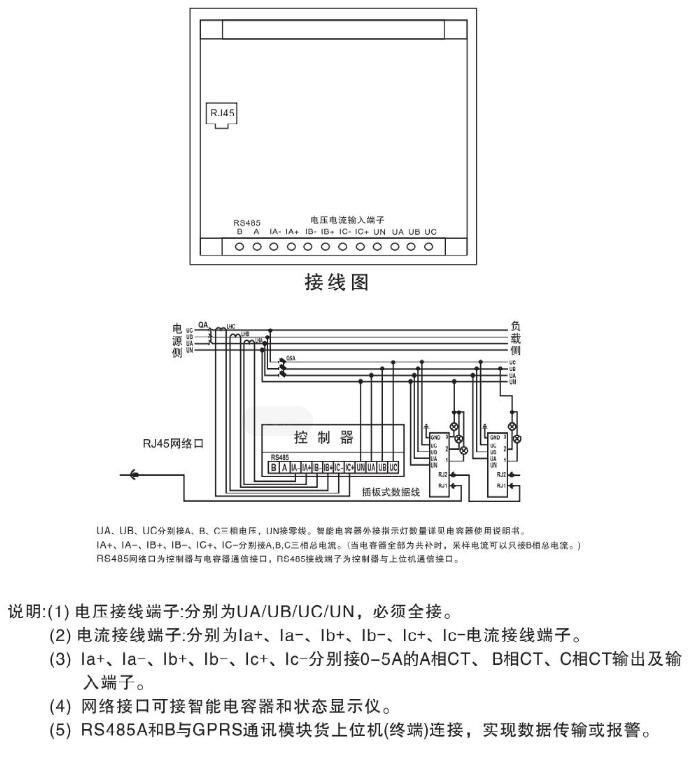

接線說明
說明∶
（1）電壓接線端子∶分別為UA/UB/UC/UN，必須全接。
（2）電流接線端子∶分別為la 、la-、Ib 、Ib-、Ic 、Ic-電流接線端子。
（3）la 、la-、Ib 、Ib-、Ic 、Ic-分別接0-5A的A相CT、B相CT、C相CT輸出及輸入端子。
（4）網絡接口可接智能電容器和狀態顯示儀。
（5）RS485A和B與GPRS通訊模塊貨上位機（終端）連接，實現數據傳輸或報警。
|
