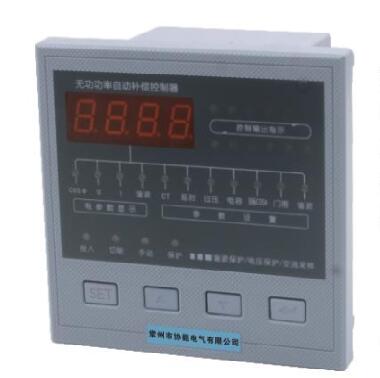

XNKF系列B型無功功率自動補償控制器，以高速微處理器為核心，抗干擾能力強，運行穩定性強，補償精度高等特點，集數據采集、通訊、無功補償、電網數據監測、電網運行故障報警等功能。可實時提示測量系統功率因數P、電壓U、電流I、頻率F、有功功率P、無功功率Q、總諧波電壓畸變率HU、電容投切狀態、運行狀態等信息。適用于低壓配電系統電容補償裝置的自動調節，使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓質量。

該產品符合JB/T9663-2013低壓無功功率自動補償控制器。

使用條件

1、環境溫度周圍空氣溫度不得超過 60℃，而且在24h周期內其平均溫度不得超過 40℃。周圍空氣溫度的下限為-25℃。

2、相對濕度空氣清潔，在溫度為 40℃時，其相對濕度不得超過50%%u3002在較低溫度時允許有較大的相對濕度。例如 20℃時相對濕度為90%%u3002但應考慮到由于溫度的變化有可能會偶然地產生適度的凝露。

3、污染等級能在GB 7251.1-2005中規定的污染等級Ⅲ 環境中使用。

4、海拔高度安裝場地的海拔高度不得超過2500m。

5、電源電壓使用地點的電源電壓波動不應超過士10%%u3002

6、振動安裝地點的振動條件∶振動頻率范圍為10~150 Hz，最大振動加速度不大于5m/s2。

7、環境條件周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。

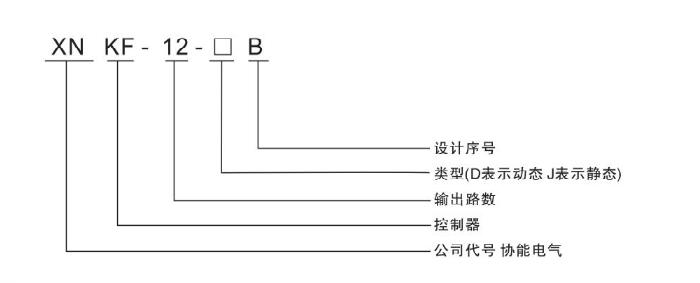

型號及含義

功能特點

1、全數字化設計，交流采樣，人機界面采用LED顯示器，數據顯示刷 新周期≤1s。

2、秉承以人為本的設計理念，模塊化組裝，外觀時尚設計。

3.可實時顯示電網功率因數、電壓、電流、電壓總諧波畸變率的平均值及電容投切狀態等信息。

4、電容器投切控制程序支持等容投切方式。

5、可更換前面板顏色設計，滿足不同柜體盤面配色需求。

6、具有手動補償/自動補償兩種工作方式。

7、取樣物理量為無功功率，具有諧波測量及保護功能。

8、可靠性高∶平均無故障時間（MTBF）>25000小時。
