XNKF系列無功功率自動補償控制器，以高速微處理器為核心，抗干擾能力強，運行穩定性強，補償精度高等特點，集數據采集、通訊、無功補償、電網數據監測、電網運行故障報警等功能。可實時提示測量系統功率因數P、電壓U、電流l、頻率F、有功功率P、無功功率Q、總諧波電壓畸變率HU、總諧波電流畸變率HI、電容投切狀態、運行狀態等信息。適用于低壓配電系統電容補償裝置的自動調節，使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓質量。

該產品符合JB/T9663-2013低壓無功功率自動補償控制器。

使用條件

1、環境溫度周圍空氣溫度不得超過 60，而且在24 h周期內其平均溫度不得超過 40℃。周圍空氣溫度的下限為-25℃。

2、相對濕度空氣清潔，在溫度為 40℃時，其相對濕度不得超過50%%u3002在較低溫度時允許有較大的相對濕度。例如 20℃時相對濕度為90%%u3002但應考慮到由于溫度的變化有可能會偶然地產生適度的凝露。

3、污染等級能在GB7251.1-2005中規定的污染等級Ⅲ 環境中使用。

無功功靠自動補信融相路

4、海拔高度安裝場地的海拔高度不得超過2500m。

5、電源電壓使用地點的電源電壓波動不應超過士10%%u3002

6、振動安裝地點的振動條件∶振動頻率范圍為10-150 Hz，最大振動加速度不大于5m/s。

7、環境條件周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能

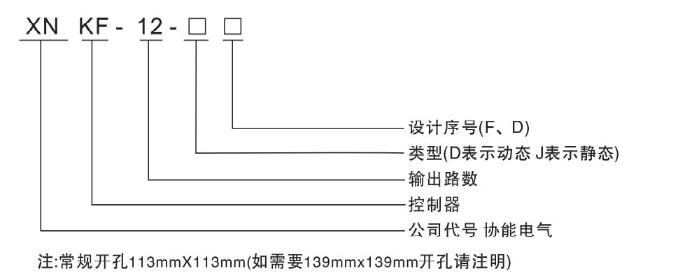

型號及含義

功能特點

1、全數字化設計，交流采樣，人機界面采用大屏幕LCD中文液晶顯示器，數據顯示刷新周期≤1s。

2、秉承以人為本的設計理念，模塊化組裝，外觀流線設計。

3、可實時顯示電網三相功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率的平均值及電容投切狀態等信息。

4、設置參數中文提示，數字輸入。

5、電容器投切控制程序支持等容/不等容【編碼（1∶2∶2 1∶2∶3 1∶2∶4∶8.）及模糊控制投切方式。

6、具有手動補償自動補償兩種工作方式。

7、取樣物理量為無功功率，具有諧波測量及保護功能。

8、可靠性高∶平均無故障時間（MTBF）>25000 小時。

9、可以特殊定制控制器具有RS-485，MODBUS標準現場總線通訊接口，方便接入智能開關柜系統。選配定制的XNKF后臺管理（工廠配電監測系統）軟件，裝入用戶計算機系統，與控制器通訊口連接，即可在計算機顯示器觀察現場實時數據及用戶系統的歷史負荷曲線和報表，為用戶節能降耗提供快捷方便的現場數據。

10、D型可定做系統電壓690V。

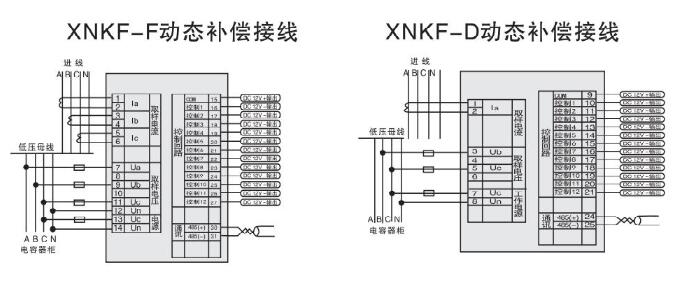

接線圖

①F型取樣電壓與取樣電流應同相。

②D型取樣電壓與取樣電流不能同相。

③切除 門限=1.2-當前設定值。

④本機具有通訊接口，支持MODBUS協議，本項包括ID號和485通訊接口的通訊速率設置，1D號為描述本機在系統網絡中的地址號001-255，通訊速率為4800-38400bps。以上數據是根據控制器預熱10分鐘后，以及1年內校準所得。

外形尺寸與安裝尺寸
