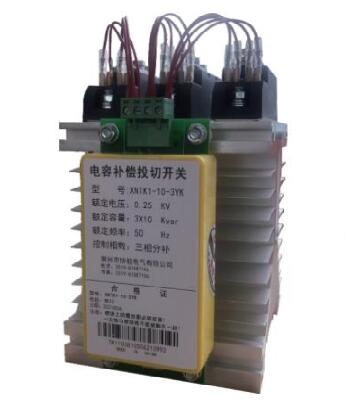

開放式電容補償投切開關
主要用途與適用范圍
XNTK1系列動態電容補償投切開關是一種新型的用于低壓無功功率補償裝置中對低壓并聯電容器進行快速過零投切的電子型功率器件，是目前用于電容器快速投切的理想器件。本產品可安裝在低壓無功補償電容柜內或其它適當位置。原理XNTK1系列電容補償投切開關是由進口大功率可控硅模塊、專用過零觸發模塊、無感阻容吸收保護電路和高效散熱器組成，通過內部專用過零觸發模塊實現電壓過零時導通，電流過零時切除，抗干擾能力強，是目前一種智能化環保型低壓電容投切的理想產品。
特點 1、過零投切∶電壓過零時導通，電流過零時切除，電容投入時無浪涌、涌流，切除時無過電壓，對電容器和電網無沖擊。 2、工作時無噪音，響應速度快，允許頻繁動作。
3、故障率低，安裝、接線、維護簡單方便。
4開關電路與控制信號采用光電隔離，避免了互相干擾。
1、環境溫度∶-25℃~＋55℃。 2、海拔高度∶安裝地點的海拔不超過2000m。 3、相對濕度∶安裝地點的空氣相對濕度在溫度為 40℃時不超過50%;%u5728較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過 25℃，該月的月平均最大相對濕度不超過90%%u3002由于溫度變化在產品上發生的凝露情況，必須采取措施。 4、污染等級∶1級。 5、周圍環境要求∶不允許有較強的振動與沖擊;不允許有腐蝕金屬和破壞絕緣的氣體及導電介質存在;無含有爆炸危險的介質;無導電塵埃，無雨雪侵襲及嚴重的霉菌存在。 6、運輸、存儲環境條件∶環境溫度∶-40℃~ 70℃。 7、安裝條件;安裝面與垂直面的傾斜度不大于 正負5度。
8、周圍環境應具備良好的通風降溫條件，如加裝通風降溫設備。
注意∶在電能質量通常不達標的場合，投切開關應與適當電抗率的電抗器配合使用。

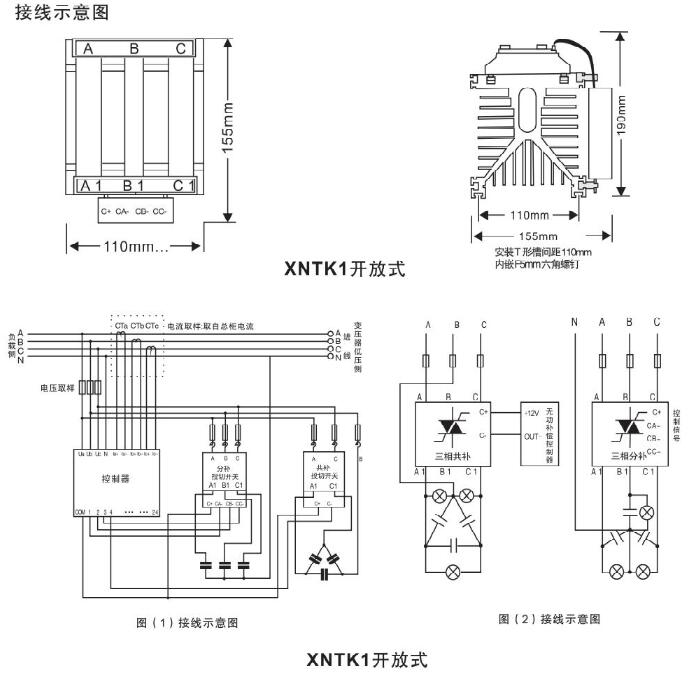

外形及安裝尺寸
|
