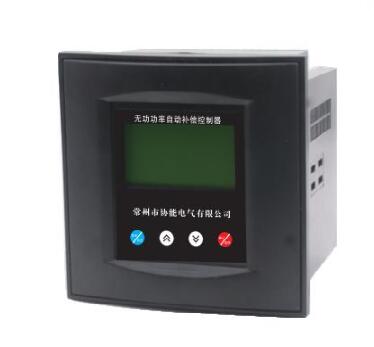

產品介紹與功能特點

XNKF系列H型無功功率自動補償控制器，以高速微處理器為核心，人機界面為128X 64點陣大屏幕LCD顯示器，抗干擾能力強，運行穩定性強，補償精度高等特點，集數據采集、通訊、無功補償、電網數據監測電網運行故障報警諧波分析等功能。可實時提示測量系統功因數P、電壓U、電流I、頻率F、有功功率P、無功功率Q、3次以上諧波電壓畸變率HU、3次以上諧波電流畸變率HI、電容投切狀態、運行狀態等信息。

適用于低壓配電系統電容補償裝置的自動調節，使功率因數達到用戶預定狀態，提高電力變壓器的利用效率，減少線損，改善供電的電壓質量。

該產品符合JB/T9663-2013低壓無功功率自動補償控制器。

使用條件

1、環境周圍空氣溫度不得超過 60℃，而且在24 h周期內其平均溫度不得超過 40℃。周圍空氣溫度的下限為-25℃。

2、相對濕度空氣清潔，在溫度為 40℃時，其相對濕度不得超過50%%u3002在較低溫度時允許有較大的相對濕度。例如 20℃時相對濕度為90%%u3002但應考慮到由于溫度的變化有可能會偶然地產生適度的凝露。

3、污染等級能在GB 7251.1-2005中規定的污染等級Ⅲ 環境中使用。

4、海拔高度安裝場地的海拔高度不得超過2500m。

5、電源電壓使用地點的電源電壓波動不應超過士10%%u3002

6、振動安裝地點的振動條件∶振動頻率范圍為10~150Hz，最大振動加速度不大于5m/s2。

7、環境條件周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。

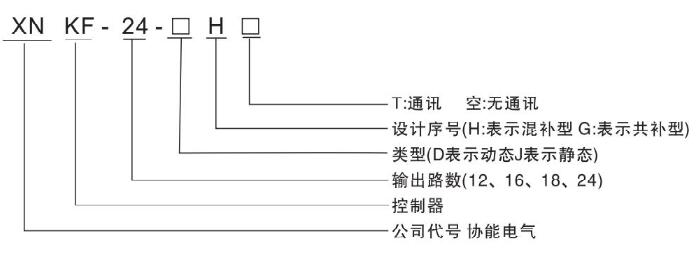

型號及含義

安裝前的檢查與接線圖

在打開本機的包裝準備安裝前，應仔細檢查是否有損壞跡象，檢查附件和說明書是否齊全，如發現問題，請及時與我公司聯系。

接入電源，通電檢測操作功能和顯示是否正常。

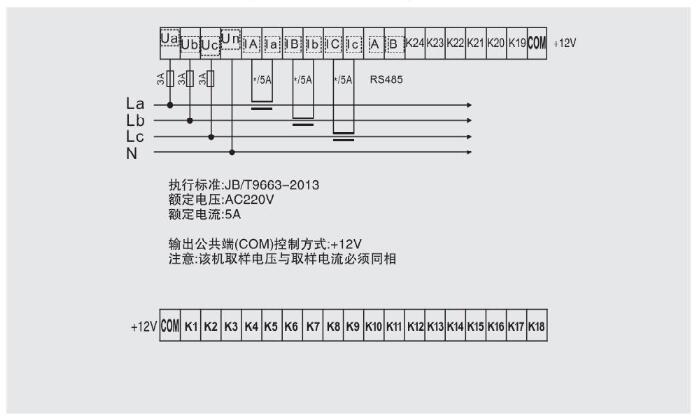

接線圖如下∶

Ua與un為本機工作電源接點（與取樣電壓接點復用）。
