主要用途與適用范圍

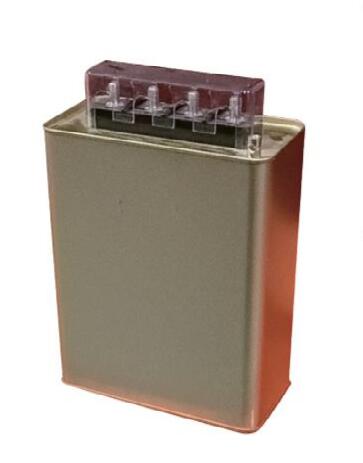

XNBSMJ自愈式低壓并聯電容器，采用目前國際最先進的復合邊緣金屬化膜，引進國外先進的生產工藝，技術及設備，嚴格按國家GB12747.1-2004標準及國際IEC608 31-1996標準生產。主要用于低壓電網提高功率因素，減少無功損耗，改善電壓質量挖掘變壓器容量等。是國家大力推薦使用的最佳節能產品。

使用條件

1.環境溫度類別∶溫度類別-25℃，最低溫度-25℃，最高溫度C類（最高不超過50℃，24小時內溫度平均值不超過40℃，一年內溫度平均值不超過30℃）。電容器應保證在良好的通風條件下工作，不允許在密閉不通風環境下工作。

2.濕度∶小于85%RH

3.海拔高度∶ ≤2000m

4.安裝在干燥通風良 好場所，避免腐蝕氣體和塵埃，避免陽光直射和雨雪侵蝕。

5.兩臺安裝間距應在25mm以上，以利散熱，夏季溫度較高時應采取有效地散熱措施;連接導線應能承受電容器1.3In以上，且連接可靠。

6.為避免重疊電壓破壞電容器，電容器再投入需徹底放電。

7.電容器應在額定電壓和額定電流狀態下運行，超過會縮短電容器使用壽命。

注意∶ 若用于諧波含量高的環境時，請適當提升電容器電壓等級并與串聯電抗器共同使用。

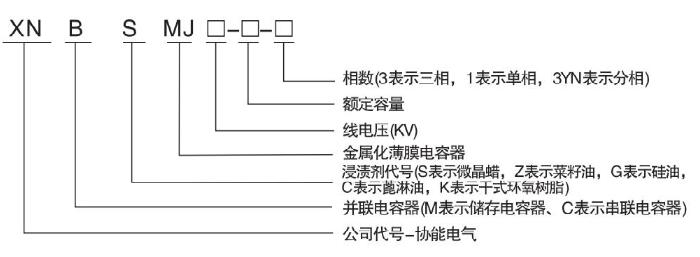

型號及含義

功能特點

1.體積小、重量輕、特性好∶

相數（3表示三相，1表示單相，3YN表示分相）額定容量- 線電壓（KV）金屬化薄膜電容器

浸漬劑代號（S表示微晶蠟，Z表示菜籽油，G表示硅油， C表示蓖淋油，K表示干式環氧樹脂）

并聯電容器（M表示儲存電容器、C表示串聯電容器）公司代號-協能電氣

采用優質金屬化聚丙烯薄膜新材料作為介質，以及獨特的結構設計使電容器體積、重量僅為老產品的1/4和1/5。

2.損耗低、發熱小、溫升低∶

采用新型噴金工藝和獨特的金屬化膜邊緣加厚技術，使電容器抗涌流能力大大加強，性能穩定，電容器自身能耗降低，實際值低于0.08%%uFF0C發熱少、溫升低、節能效果佳

3.自愈能力強、提高使用可靠性和壽命∶

介質局部擊穿能迅速自愈，恢復正常工作，使可靠性大為提高。

4.內裝放電電阻和保險裝置，安全性好。

5.不漏油，綠色環保∶

采用微晶臘作為浸漬劑，常溫呈固態，滴溶點高于70℃，使用中不漏油，避免環境污染，不但具有干式的結構特點，而且具有浸漬電容器的優點，使電容器運行更為可靠。

主要技術指標

1.額定電壓∶0.23KV.0.25KV、0.28KV.0.30KV∶0.45KV∶0.48KV、0.525KV、0.69KV、0.78KV等。

2.額定容量∶1-60Kvar

6.絕緣性∶ 極殼間500V，1分鐘，大于100MΩ。

7.最高允許電壓∶1.1倍電壓時，每24小時中不超過8小時;1.15倍電壓時，每24小時中不超過30分鐘;1.2倍電壓時，不超過5分鐘（持續）;1.3倍電壓時;不超過1分鐘（持續）。

8.最大允許電流∶允許不超過1.3倍額定電流下運行，考慮到過電壓、電容正偏差及諧波的影響，過渡電流不超過1.43倍額定電流。

9.自放電特性∶斷開電源后3分鐘，剩余電壓降為50V以下。

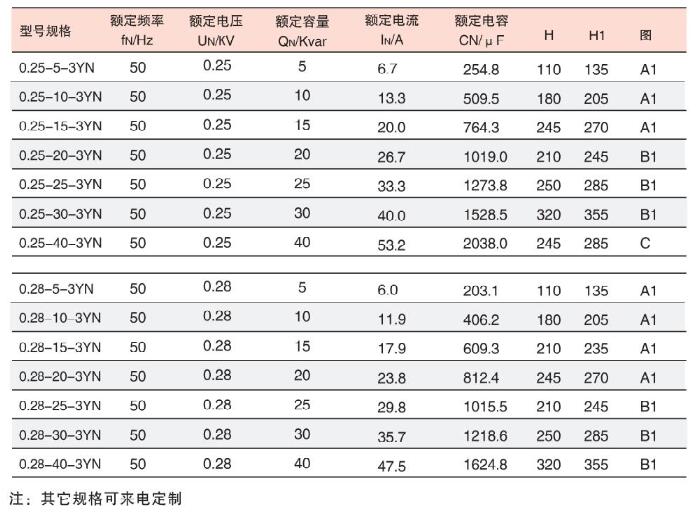

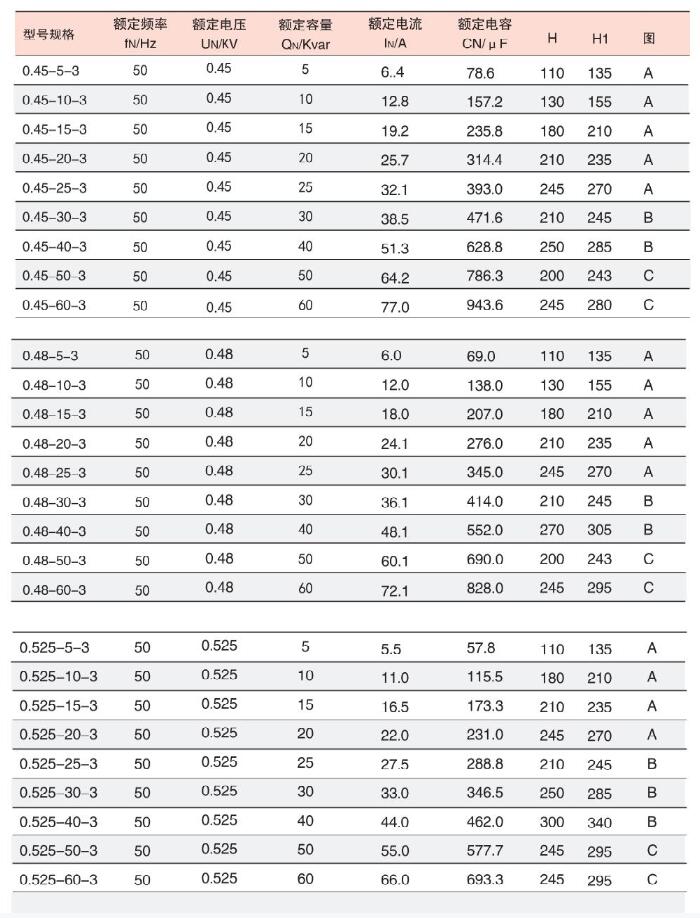

10.接法∶△角接、Y星接、Y星接中性點引出、單相式等。電容器常規規格

額定頻率型號規格
