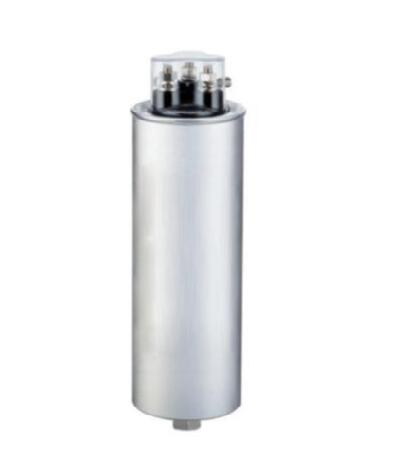

低壓自愈式并聯電容器
主要用途與適用范圍

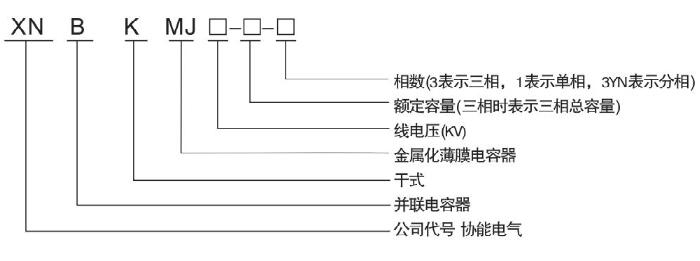

XNBKMJ低壓并聯電容器用于頻率50Hz或60Hz低壓電力系統設備的功率因數校正和電壓波形的改善，適用于常規就地補償和集中自動補償及分相補償，能夠減少無功損耗改善電壓質量，是國家大力推薦的節能產品。本產品符合標準∶GB/T12747-2004，1EC831-1/2。 工作條件 1、海拔高度∶≤2000m 2、環境溫度類別∶溫度類別-25/C，最低溫度-25℃，最高溫度C類（最高不超過50℃，24小時溫度平均40℃，一年內溫度平均值不超過30℃）。電容器應保證在良好通風條件下工作，不允許密閉不通風環境下工作。 3、最高允許濕度∶90% 4、電容器從電源切除后一定要保證電容器剩余電壓降至10%%u989D定電壓才允許再次投放，通常情況這個時間約200秒， 所以控制器要選用帶有切除后再投入有強迫延時的控制器，對于采用等電位投切控制器的可以不受此限。注意∶若用于諧波含量高的環境時，請適當提升電容器的電壓等級并與串聯電抗器共同使用。 型號及含義
特點
1、純干式，可靠性高，壽命達到100000小時。
2、內置壓力分離裝置及放電電阻，防爆性能優，獨特的頂蓋式防爆結構，電容器失效時只表現為開路。
3、電容器頂部為防觸電接線端子，結構新穎，便于接線及電容器之間組合，比如可以用15Kvar組合成任意15的倍數的容量，用10Kvar和12Kvar的電容器組合成22Kvar的電容器。
4、體積和重量大大減小，只相當于老產品的1/3。
5、外觀漂亮，易于安裝，鋁質外殼，永不生銹。
6、電容芯子采用自愈式優質金屬化聚丙烯薄膜。
7、電容器底部為M12或M16安裝及接地螺栓。
主要技術參數
1、額定電壓∶0.23KV、0.25KV、0.28KV、0.30KV、0.415KV、0.45KV、0.48KV、 0.525KV、0.69KV、0.78KV等。
2、額定頻率∶50/60Hz
3.額定容量∶2-45Kvar
4、電容量容差∶正負5%
5、三相不平衡∶ ≤s1.1%
6、介質損耗∶≤0.3W/Kvar
7、損耗角正切∶tg6≤0.1%%uFF0850Hz Un 20℃）
8、極間耐壓∶2.15倍 額定電壓5秒，無永久性擊穿或閃絡。
9、絕緣水平∶極殼間加電壓∶2倍額定電壓加2KV或3KV取較高者，歷時10秒，無擊穿或閃絡。
10、最高允許電壓∶1.1倍時電壓，每24小時中不超過8小時;1.15倍電壓時，每24小時中不超過30分鐘;1.2倍電壓時，不超過5分鐘（持續）;1.3倍電壓時;不超過1分鐘（持續）。
11、最大允許電流∶允許不超過1.3倍額定電流下運行，考慮到過電壓、電容正偏差及諧波的影響，過渡電流不超過1.43倍額定電流。
12、放電器件∶內置放電電阻，電容器切斷電源后放電3分鐘降壓到50V以下。（有特殊要求可在1分鐘內降到50V以下）。
13、內部連接方式∶△或Y型接法。
可靠性與壽命
1、在額定電壓及標稱類別溫度下運行60000/5000小時，產品失效小于6%/0.5%%uFF081PPM元件小時）滿足美國電氣工業協會EIA-456-A標準。
2、壽命∶正常工作條件下壽命達到100000小時。
3、下列因素會影響電容器的使用壽命∶工作條件比使用條件所規定的更惡劣，尤其是溫度過高，過電壓時間過長;電網中諧波成份較大時;投切過于頻繁時。
注意∶若超出以上使用條件的情況或對壽命有特殊要求時，客戶在訂貨時必須加以說明，我公司工程師會采取一定的技術手段為客戶設計出最合適的產品。
電容器的安全性
自放電性能∶電容器有內置的放電電阻，使得電容器從電網中斷開時，在3分鐘內電壓降到50 V以下，不會對人員及其它設備和器件造成傷害。
絕緣性能∶接線端與外殼間能承受3000VAC的電壓，不會發生漏電。
防爆性能∶電容器在出現故障時，不會發生燃燒或爆炸。當電容器出現故障時，因為過壓力隔音裝置，所以電容器只表現開路，自動從電網中斷開。

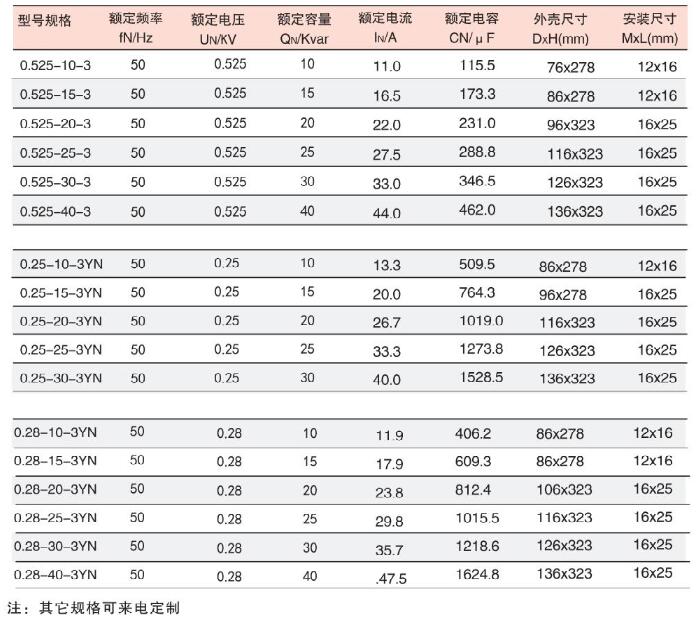

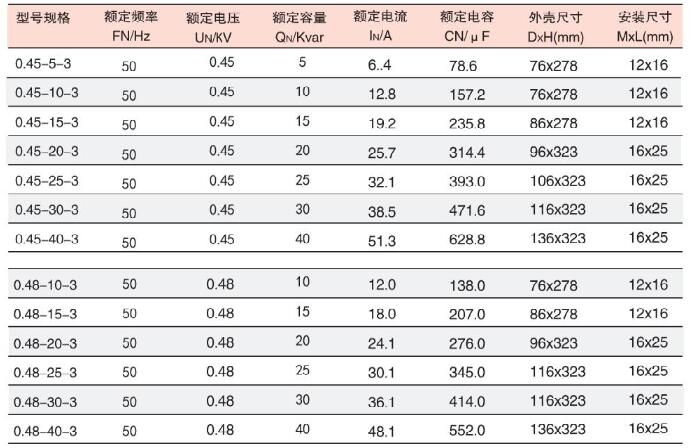

電容器常規規格

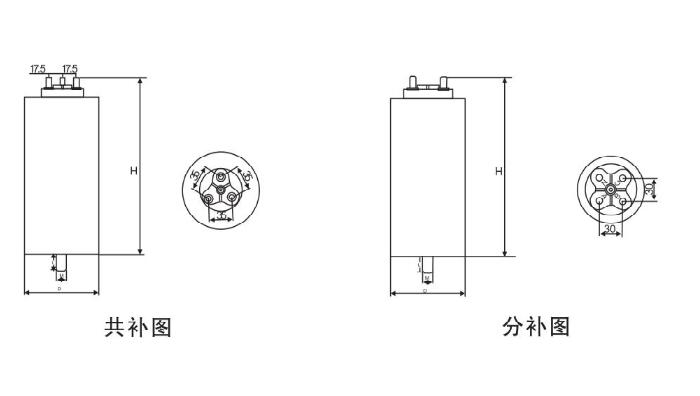

外形尺寸與安裝尺寸
|
