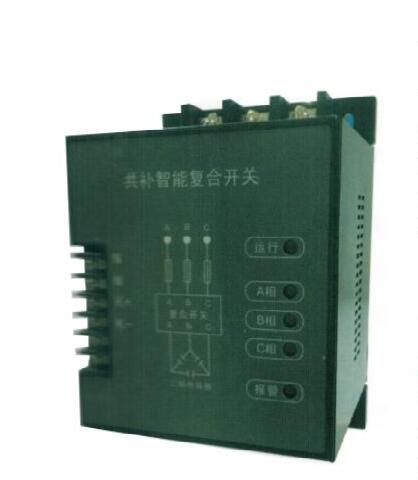

1、此開關主要用于0.4Kv電壓系統，電力補償用電容器的投切開關。

2、采用優化的內部算法及先進的過零技術，確保開關的每次動作準確快速。

3、避免對電力電容及電網有損害的涌流的產生，具有壽命長，功耗低（<3VA）的優點。

4、電源缺相或者負載缺相拒絕輸出，紅燈亮。

5、安裝方式∶螺絲固定安裝。

技術參數

工作環境條件

環境溫度∶-25℃- 50℃

相對濕度∶40℃時不超過50%%uFF0C20℃時不超過90%%u9002用場合∶諧波電壓≤5%%u8C10波電流<10%

（超過則不能使用本設備）

額定工作電壓、電流

電壓∶取自內部AC相-380V

頻率∶50Hz

電流∶<60A

主要技術指標

使用壽命∶≥40萬次

控制容量∶XNTK1-3YF單相分補≤40Kvar （每相13.3Kvar）

XNTK1-1△F三相共補≤40Kvar

控制電壓∶DC 12V正負5V

控制端電流∶<10mA

響應時間∶≤20ms

再投延時∶≤1000ms

整機功耗∶≤3VA

連續每次接通間隔∶≥ 100ms

接觸壓降∶≤100mV

接點耐壓∶≥1600VAC

海拔高度∶≤2000M

絕緣等級∶在正常大氣條件下≥10MΩ

注意事項

1）交流輸入，輸出嚴禁接反。接線面板上的兩個N均是零線，方便柜內多臺機器相互連接。

2）控制電壓輸入極性K 和K-要連接無誤.

K 接控制器的公共端（ 12VDC） K-接控制器的輸出端（1-12端之一）

如是Y型Ka、Kb、Kc接控制器的輸出端（1-12端之一）

運輸時，本復合開關在遇強烈震動時可能會導致磁保持繼電器出現接通現象，但在通電時，本開關會自動復位并恢復正常狀態，無需人工復位。

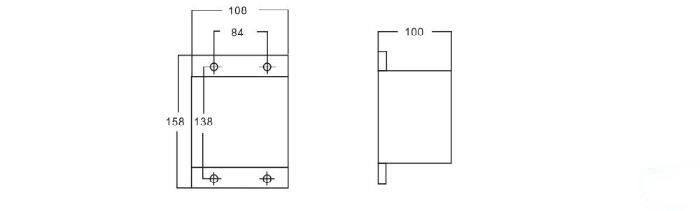

外形尺寸
